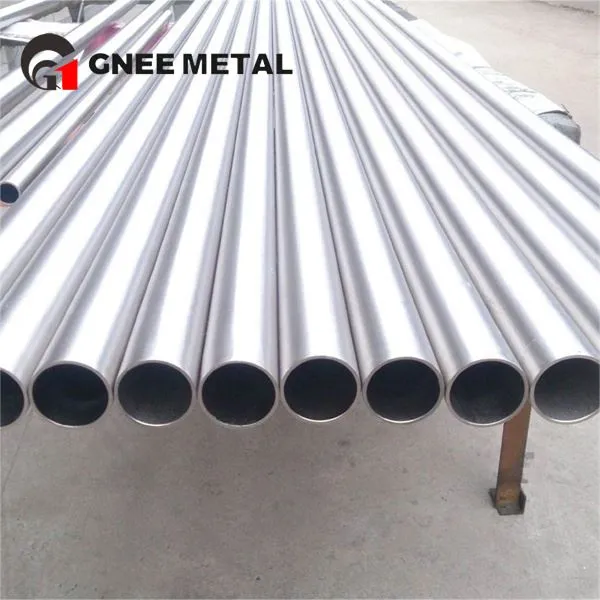

ASTM B338 buizen van titaniumlegering
Deze specificatie omvat 28 soorten naadloze en gelaste buizen van titaniumlegering voor oppervlaktecondensors, verdampers en warmtewisselaars.
Beschrijving
Wat is ASTM B338?
ASTM B338 is de belangrijkste internationale specificatie die betrekking heeft op naadloze en gelaste buizen van titanium en titaniumlegeringen die worden gebruikt in oppervlaktecondensors, verdampers en warmtewisselaars.
De huidige actieve versie is ASTM B338-17(2021), die 28 verschillende kwaliteiten titanium en titaniumlegeringen omvat. Deze norm is technisch gelijkwaardig aan ASME SB-338, wat betekent dat buizen die zijn gecertificeerd volgens ASTM B338 ook voldoen aan de ASME Boiler and Pressure Vessel Code-vereisten, waardoor dubbele certificering voor bredere industriële toepassingen mogelijk is.
| Cijfer | UNS-aanduiding | Materiaalbeschrijving |
|---|---|---|
| Graad 1 | R50250 | Ongelegeerd titanium |
| Graad 2 | R50400 | Ongelegeerd titanium |
| Graad 2H | R50400 | Ongelegeerd titanium (58 ksi min UTS) |
| Graad 3 | R50550 | Ongelegeerd titanium |
| Graad 7 | R52400 | Ongelegeerd Ti + 0.12-0.25% Pd |
| Graad 7H | R52400 | Ongelegeerd Ti + Pd (58 ksi min UTS) |
| Graad 9 | R56320 | Ti-3Al-2,5V-legering |
| Graad 11 | R52250 | Ongelegeerd Ti + 0.12-0.25% Pd |
| Graad 12 | R53400 | Ti-0,3Mo-0,8Ni-legering |
| Graad 13 | R53413 | Ti-0,5Ni-0,05Ru-legering |
| Graad 14 | R53414 | Ti-0,5Ni-0,05Ru-legering |
| Graad 15 | R53415 | Ti-0,5Ni-0,05Ru-legering |
| Graad 16 | R52402 | Ongelegeerd Ti + 0.04-0.08% Pd |
| Graad 16H | R52402 | Ongelegeerd Ti + Pd (58 ksi min UTS) |
| Graad 17 | R52252 | Ongelegeerd Ti + 0.04-0.08% Pd |
| Graad 18 | R56322 | Ti-3Al-2,5V + 0.04-0.08% Pd |
| Graad 26 | R52404 | Ongelegeerd Ti + 0.08-0.14% Ru |
| Graad 26H | R52404 | Ongelegeerd Ti + Ru (58 ksi min UTS) |
| Graad 27 | R52254 | Ongelegeerd Ti + 0.08-0.14% Ru |
| Graad 28 | R56323 | Ti-3Al-2,5V + 0.08-0.14% Ru |
| Graad 30 | R53530 | Ti-0,3Co-0,05Pd-legering |
| Graad 31 | R53532 | Ti-0,3Co-0,05Pd-legering |
| Graad 33 | R53442 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Graad 34 | R53445 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Graad 35 | R56340 | Ti-4,5Al-2Mo-1,6V-0,5Fe-0,3Si |
| Graad 36 | R58450 | Ti-45Nb-legering |
| Graad 37 | R52815 | Ti-1,5Al-legering |
| Graad 38 | R54250 | Ti-4Al-2,5V-1,5Fe-legering |
| Graad 39 | R53390 | Ti-0,25Fe-0,4Si-legering |
Naadloos versus gelast: welke moet u specificeren?
| Parameter | Naadloze titaniumbuis | ASTM B338 gelaste titaniumbuis |
|---|---|---|
| Productieproces | Roterend doorboren + koudwalsen | Stripwalsen + continu lassen |
| Tolerantie wanddikte | ±10% typisch | ±5% typisch (consistentiever) |
| Lengtebeperking | Beperkt door knuppelgewicht | Onbeperkt (rol- of snijlengtes) |
| Kostenindex (graad 2) | 1,00 (basislijn) | 0,75–0,85 (15–25% lager) |
| Beschikbaarheid (OD < 50,8 mm) | 6–8 weken | 3-4 weken |
Gelaste buizen zijn nu standaard voor zeewater-gekoelde warmtewisselaars met een buitendiameter van 12,7 mm–38,1 mm, op voorwaarde dat de lasnaad is verwijderd (koudgetrokken) en 100% wervelstroom is getest volgens ASTM E426 of E309.
Verplichte test- en certificeringsvereisten
| Test | Frequentie | Acceptatiecriteria |
|---|---|---|
| Trekproef | 1 per partij | Per klassetabel (UTS, YS, Rek) |
| Afvlakkingstest | 2 buizen per partij | Geen scheuren |
| Flare-test | 2 buizen per partij | Geen scheuren (alleen naadloos) |
| Flenstest | 2 buizen per partij | Geen scheuren (alleen gelast) |
| Niet-destructieve test | 100% | Wervelstroom of ultrasoon volgens ASTM E426/E213 |
| Hydrostatische test | 100% | Alternatief voor NDT indien overeengekomen |
ASTM B338 versus ASME SB-338: wat is het verschil?
Technisch gezien: Geen.
ASME SB-338 is qua chemische, mechanische en testvereisten identiek aan ASTM B338. Het enige verschil is de verwijzing naar de jurisdictie.
ASTM B338 wordt aangehaald in algemene industriële specificaties (olie en gas, ontzilting, energie).
ASMESB-338wordt geciteerd in ASME Sectie VIII, Divisie 1 drukvatcodes.
Onze fabriek
Onze fabriek is gespecialiseerd in de precisieproductie van ASTM B338-buizen van titaniumlegering, waarbij meer dan 18 jaar ervaring is geïntegreerd in zowel naadloze als gelaste titaniumbuizen voor wereldwijde warmtewisselaar-, ontziltings- en offshore-toepassingen. Uitgerust met geavanceerde koudwalserijen, geautomatiseerde plasmalaslijnen en 100% eigen -NDT-mogelijkheden-inclusief wervelstroom- en ultrasoon testen- garanderen we volledige traceerbaarheid van ruwe titaniumstrips of knuppels tot afgewerkte buizen. Alle productie is dubbel-gecertificeerd volgens ASTM B338 en ASME SB-338, waarbij voor elke partij fabriekstestrapporten worden verstrekt. Van commerciële zuiverheid van klasse 2 tot hoogwaardige legeringen van klasse 7, 9 en 12: wij leveren consistente kwaliteit, concurrerende doorlooptijden en technische ondersteuning voor OEM's en technische aannemers over de hele wereld.
Ons team
Ons team bestaat uit zeer ervaren metallurgen, lasingenieurs en productiespecialisten met tientallen jaren gecombineerde expertise in de productie en kwaliteitsborging van titaniumbuizen. Van de grondstoffeninspectie tot de uiteindelijke niet-destructieve tests: elk lid zet zich in voor precisie, traceerbaarheid en voortdurende verbetering. We werken nauw samen met klanten tijdens de specificatiefase om de meest kosteneffectieve kwaliteit en productiemethode aan te bevelen, en onze technische verkoopingenieurs bieden realtime ondersteuning voor offerteaanvragen, inspecties door derden- en projectdocumentatie. Of het nu gaat om een standaard bestelling van condensorbuizen van klasse 2 of om een aangepaste legeringsvereiste met nauwe toleranties, ons team levert betrouwbare oplossingen, op tijd en zoals gecertificeerd.
